關于電能質量的那些事

時間：2022-06-22 16:06:00 來源：www.bdhuanzheng.com 作者：鏵正瀏覽次數：294次

隨著現代工業和電力電子技術的發展，電氣設備越來越復雜，導致許多電能質量問題。一方面，變頻器等電力電子設備的使用日益增多，除了功率因數低的問題外，還給電網帶來了大量的諧波; 另一方面，大量的精密儀器極易受到電力諧波的影響，對電能質量的要求越來越高。對用戶端的電能質量進行積極有效的管理勢在必行。

電能質量的問題

電網電壓的波動、下降、突升、不平衡和諧波不僅會影響電能質量敏感負荷的正常工作，還會產生以下危害:

1、使電網中的元件可以產生一個附加損耗，降低發電、輸電技術以及生活用電設備的效率和使用壽命;

2、導致繼電保護和自動裝置的誤動作，并可能使電器測量?jī)x表劑量不準;

產生機械振動、噪聲和過電壓，使變壓器局部過熱；

諧波會使電容器、電纜等設備過熱、絕緣老化、壽命縮短，甚至損壞;

5.諧波還會導致公共電網發生局部并聯諧振和串聯諧振，從而放大諧波，大大增加諧波的危害性，有時會造成嚴重事故；高次諧波還會干擾相鄰的通信系統，輕次諧波會產生噪聲，降低通信質量。

6、在電壓比較嚴重發展不平衡時，會使學生對于電壓過零點有嚴格控制要求的某些直流電機發生故障。

影響電能質量的因素

1.電壓偏差的產生

（1）系統進行電源阻抗和峰、谷負荷的存在是產生不同電壓偏差的主要問題原因。同時管理系統無功電源工作沒有可以達到社會分層設計控制和動態就地平衡的原則就地平衡,導致信息系統無功容量嚴重程度不足, 或電容器、調相機不能完全按照功率因數自動投切也增加了附加電壓偏差。

電網中有載調壓設備不足或有載調壓設備配置不當，導致用戶在一系列電壓轉換系列中沒有調壓裝置，當系統電能質量較差時，電壓質量較低。

(3)配電網結構不合理，電源負荷與網絡阻抗參數不匹配: 電源結構不合理，不在負荷中心附近，導線截面小，線路負荷電流密度過大，電源半徑大于允許范圍。

(4)用戶功率因數過低或用戶變電站設備負荷率過低。

2.電網系統諧波進行污染的產生

產生影響諧波的主要部分原因是企業各類非線形負荷的大量時間增加使電壓信號波形可以發生畸變,產生不同諧波電壓和諧波電流通過諧波污染是電網發展受到環境污染的重要問題原因,產生一種諧波的主要研究用電安全設備是大功率的可控硅整流系統裝置如電氣化鐵路、電力需求牽引機車電化學的電解裝置和直流輸電的換流裝置等;主要有學生產生一定沖擊以及負荷的裝置如煉鋼用電弧爐和鋼鐵軋機;節能型電器如節能燈和變頻器;各種社會醫療工作裝置和不間斷電源和電子整流裝置;自飽和電抗器和可控飽和電抗器; 電力變壓器的勵磁回路等。

3. 電壓波動和電壓閃爍的產生

電壓波動和閃變的原因有很多，包括:

（1）系統短路、重載列車通過電氣化鐵路、頻繁使用交流電焊機、煉鋼爐、軋機等重沖擊負荷。；

（2）系統進行短路發生故障如三相短路故障、兩相短路故障或單相接地故障原因引起的電網安全電壓變化波動與閃變 ;

（3）電力電容器、電抗器、電力變壓器、電動機等大容量電氣設備的開關；

（4）備用電源自動接通、自動重合閘等裝置；

（5）避雷器放電引起的電網電壓波動和閃變。

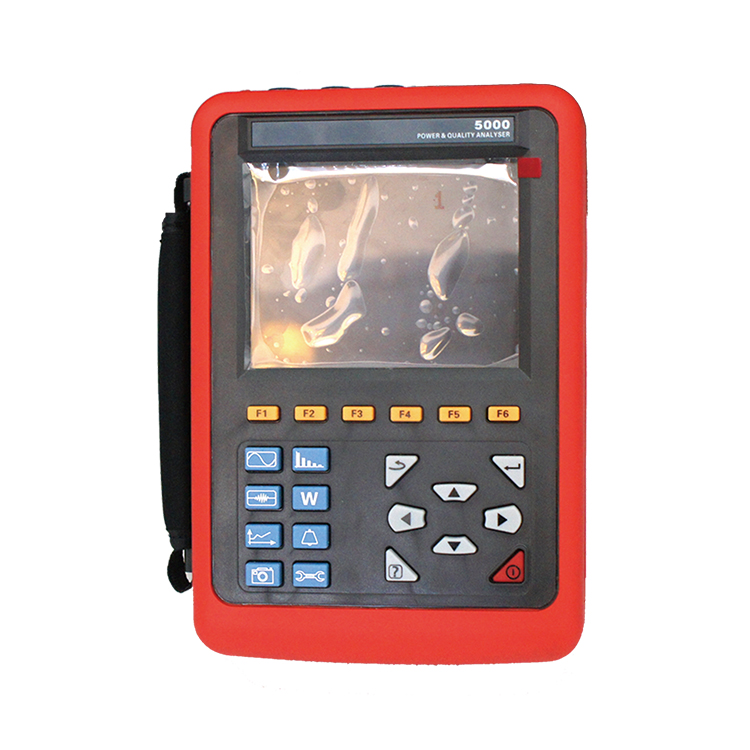

HZRC-5000三相電能質量分析儀
