電流互感器退磁的目的和方法

時間：2023-10-08 08:10:36 來源：www.bdhuanzheng.com 作者：瀏覽次數：45次

按照國家計量標準計量級互感器測量誤差之前要退磁。如果不退磁誤差不準確。主要原因是鐵芯帶剩磁。

　　當電流突然減小時，變壓器鐵芯很可能造成磁損。例如，在大電流情況下，電流互感器突然切斷電源變壓器，次級繞組電阻突然超前。本產品的電流互感器線圈有磁損耗，降低了互感器線圈的磁導率，影響電流互感器的特性。長期使用的電流互感器應退磁。檢查前應進行退磁處理。退磁是根據初級線圈或次級線圈的繞組電阻，交替改變勵磁調節器的電流，使變壓器鐵芯產生交變磁場。

　　電流互感器退磁。初級和中間繞組電阻引導方向，次級繞組電阻產生直流電流。從零開始，繞組電阻逐漸增加到一定的電流值（這個值與電流互感器方案設計的精確測量限值有關，一般在額定電流的20-50%左右）。可以說，如果電流突然急劇增加，變壓器鐵芯就進入了磁飽和階段。然后將電流減小到零并重復此操作兩到三遍。

　　斷開電源變壓器前，請先繞一次風再斷開電源。對變壓器鐵芯進行退磁。這種方法稱為定向退磁。對于某些電流互感器，由于次級繞組的電阻，會產生許多匝。如果選擇導軌退磁方式，導軌方向的繞組電阻容易造成工作電壓過高。然后在第二繞組電阻上以一個很好的緊密連接大電阻（額定電流特性阻抗的10-20倍）。

　顏色從零逐漸變化到電流互感器初始繞組電阻允許的最大電流，然后逐漸變?yōu)榱?，以此類?-3次。由于負載變壓器中存在線圈，可能無法完全退磁。因?yàn)槌跫?jí)繞組中有一個非常大的電流限制，如果太大，就有損壞初級繞組的風險。在標準工作電壓不太高的情況下，可以對輸入電阻的次級繞組進行放大。因此，提高了特定的退磁效果。

電流互感器的退磁方法：

電流互感器用直流法檢查極性之后，或在交流電流下切斷電源及二次繞組偶然開路的情況下，其鐵芯可能產生剩磁，影響互感器的誤差特性，因此在誤差試驗前，應對電流互感器各個鐵芯進行退磁，鐵芯退磁可采用開路退磁法、閉路退磁法中任何一種方法。

1.開路退磁法

在電流互感器二次(或一次)繞組開路情況下，給被退磁鐵芯的一次繞組(或一次繞組)通以工頻電流，使電流由零增至10%額定電流，然后均勻緩慢地將電流降至零。重復這一過程2～3次，施加電流逐次遞減，使電流互感器進磁。若在10%額定電流下，被開路繞組兩端所感應的電壓峰值超過匝間絕緣試驗時所規定數值的75%，則應在較小的電流值下進行退磁。一般宜在電流互感器一次繞組通電流。對有多個二次繞組的電流互感器，應將不退磁的二次繞組開路。

2.閉路退磁法

在二次繞組上接以相當于10～20倍額定負載的電阻，在一次繞組通以工頻電流，電流由零增加到1.2倍額定電流，然后均勻緩慢地降至零，使電流互感器退磁。對具有多個二次繞組的電流互感器退磁時，其中一個二次繞組接大負載時，其余的二次繞組應開路。

對0.2級以上的電流互感器退磁以采用閉路退磁法為宜。

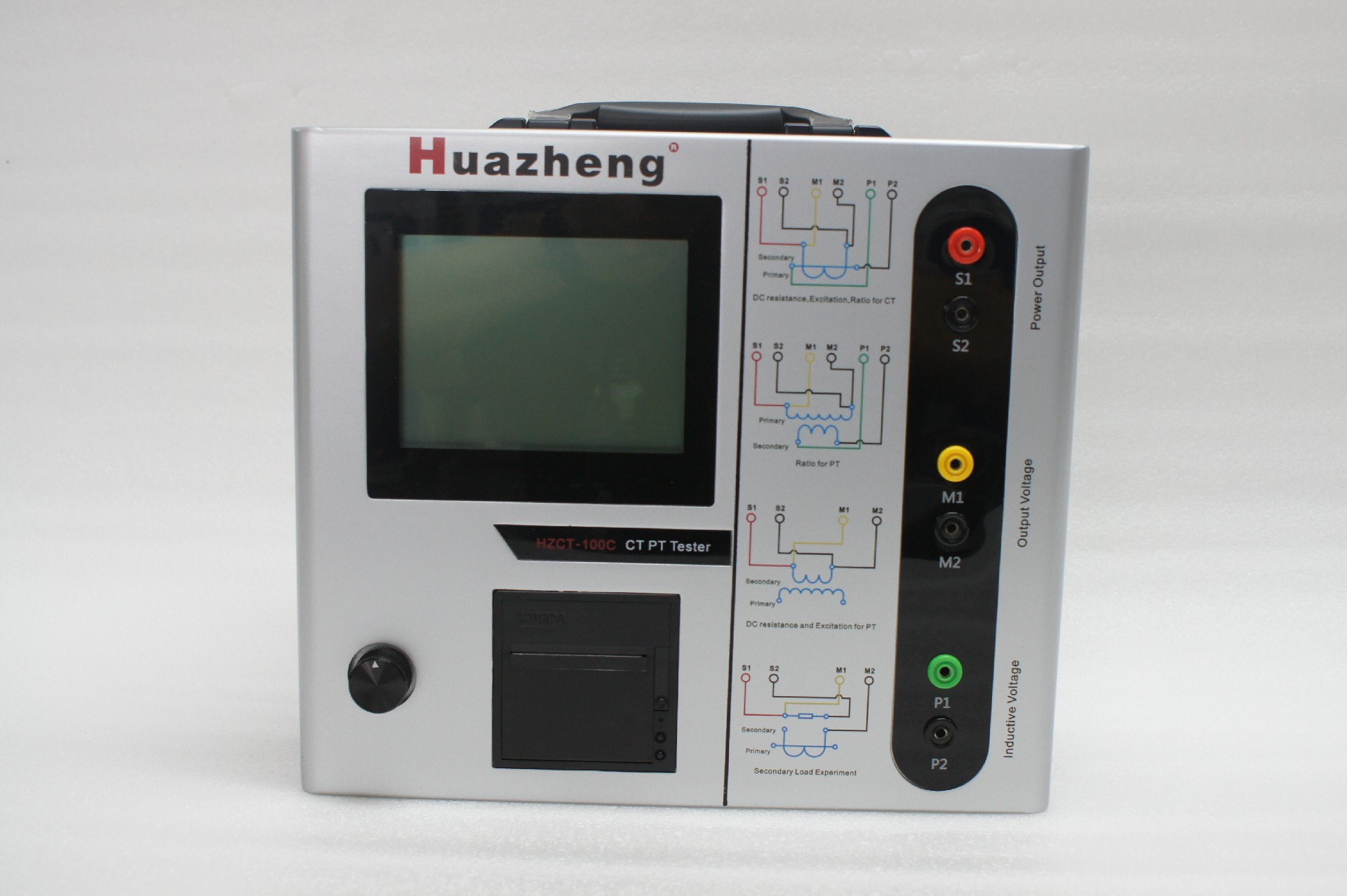

HZCT-100C 互感器測試儀
